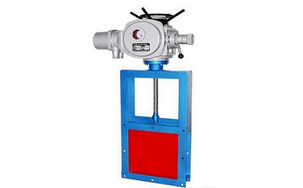

電動方形插板閥是在手動螺旋閘門基礎上裝上一個電動裝置，是一種粉料、晶粒料、顆粒料及小塊物料輸送管道，調節或切斷物料流量的主要控制設備，廣泛地應用于冶金、礦山、建材、化工等行業系統中，控制物料的流量調節或切作用.
電動方形插板閥產品特點
方形插板閥公稱壓力：0.05Mpa；介質流量：≤28m/s；工作溫度：≤300℃；適用介質：無粘度的粉塵氣體、固體粉料、小顆粒物料。
電動方形插板閥性能參數:
型號
| DYLVD、DLVD
|
公稱壓力
| 0.05 MPa
|
殼休試驗壓力
| 0.075 MPa
|
驅動方式
| 電液動或電動
|
電源電壓
| 380V 50.Hz
|
介質流速
| 28m/s
|
適用溫度（℃）
| 350
|
適用介質
| 固體物料、晶體料等、空氣、煙氣
|
電動方形插板閥主要零件材料:
零件名稱
| 閥體
| 閥板
| 閥桿
| 螺栓
| 手輪
|
材料
| Q235-A
| Q235-A
| 45#
| 20#鋼
| QT450
|
電動方形插板閥主要外形及連接尺寸：
類別 |
A×A |
B×B |
C×C |
L |
H |
D0 |
N-M |
單向 |
200×200 |
256256 |
296296 |
100 |
820 |
300 |
8-M12 |
250×250 |
306306 |
346346 |
100 |
930 |
340 |
8-M14 |
300300 |
456456 |
396396 |
100 |
1050 |
380 |
8-M14 |
400400 |
456456 |
496496 |
100 |
1140 |
445 |
12-M14 |
450450 |
510510 |
556556 |
120 |
1450 |
530 |
12-M18 |
500500 |
560560 |
606606 |
120 |
1610 |
580 |
16-M18 |
雙向 |
600600 |
660660 |
706706 |
120 |
1830 |
450 |
16-M18 |
700700 |
770770 |
820820 |
140 |
2130 |
450 |
25-M18 |
800800 |
870870 |
920920 |
140 |
2440 |
450 |
20-M18 |
900900 |
974974 |
103601030 |
160 |
2660 |
450 |
24-M23 |
10001000 |
10741074 |
11301130 |
160 |
2870 |
450 |
24-M23 |
說明 |
LMD-單向 |
I-手輪 |
鏈條數同M=0.105-113（X是絲桿中心離地面高度） |
LMS-雙向 |
II-鏈輪 |
距地面小于1.7米用于手輪大于1.7米用鏈輪 |
